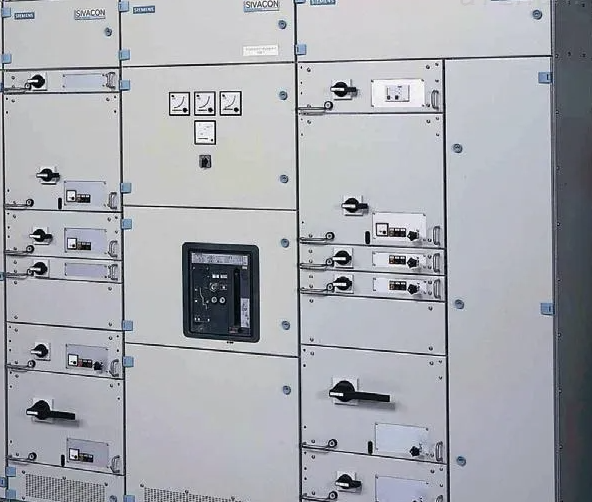

8PT4000固定式低壓配電柜是一種由西門子公司最新設計的新型低壓配電柜，它具有斷路器技術、固定安裝式技術、插入式熔斷器技術設計。通過形式實驗的8PT固定式低壓配電柜玩玩整整地來到您的身邊。該產品符合IEC439-1標準。水平母線額定電流6300A、短路容量220KA。結構采用固定式、插入式，也可以采用抽出式設計。裝容密度高，每柜可裝40個饋電單元，防護等級IP20～IP54。具有從6300A的動力中心，通過主/分配盤，直到馬達控制中心的靈活方案。主元件為西門子3WN6、3VL和西門子控制電器。

　　產品詳情：

　　產品特點：

　　1、通過形式實驗的低壓配電柜（TTA）；

　　2、水平母線統一布置在配電柜的上方；

　　3、三級和四級水平母線系統其額定電流可至4000A；

　　4、具有隔離開關功能，可裝接地開關；

　　5、計算機輔助設計，提高產品結構尺寸的準確性；

　　6、系列化、通用化、標準化程度高；

　　7、CNC機床加工，精度高，便于裝配；

　　概述：

　　8PT4000固定式低壓配電柜是一種由西門子公司最新設計的新型低壓配電柜，它具有斷路器技術、固定安裝式技術、插入式熔斷器技術設計。使得多用途、通過形式實驗的8PT固定式低壓配電柜玩玩整整地來到您的身邊。該產品符合IEC439-1標準。水平母線額定電流6300A、短路容量220KA。結構采用固定式、插入式，也可以采用抽出式設計。裝容密度高，每柜可裝40個饋電單元，防護等級IP20～IP54。具有從6300A的動力中心，通過主/分配盤，直到馬達控制中心的靈活方案。主元件為西門子3WN6、3VL和西門子控制電器。

　　使用條件：

　　海拔<2000米，

　　溫度-15℃-+40℃，

　　24小時內平均溫度部超過+35℃，

　　在+20℃時，

　　相對濕度為90%。

　　主電路方案和元件選擇：

　　產品作為配電或動力中心使用。主電路方案主要有3種柜型，進線和聯絡柜，電容柜，饋電柜。饋電柜還可分為抽屜式和固定分隔式兩種。用戶可以根據設計軟件選型，也可以根據柜型的用途選型。帶有本地顯示儀表，計量表，可以上傳網絡信號。進線使用框架斷路器，饋電使用塑殼斷路器。抽屜單元可以安裝接觸器，進行電動機控制。元件使用西門子產品。數量隨工程。

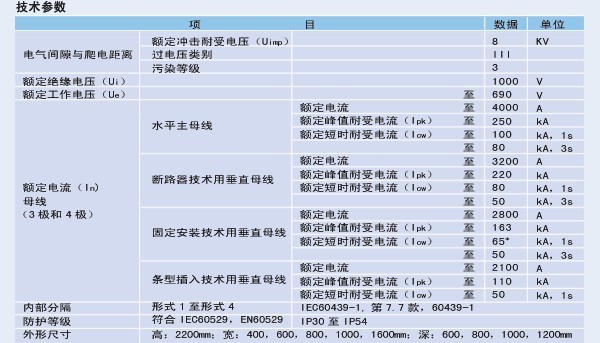

　　技術參數：

　

　　訂貨須知

　　提供一次回路方案及單線系統圖。

　　安裝尺寸部分可參照上方的圖片外形及安裝舉例

　　二次原理圖或接線圖。

　　固定配電柜所需電氣原件的型號、規格、數量

　　固定配電柜使用在特殊環境條件時應在訂貨時提出
